气体检测仪485布线注意事项：
1、485通信线必须用屏蔽双绞线，切忌用平行线，最好多备用，总长不超过1200米，超过后需加中继器。
2、布线尽量远离高压电线，尽量不要与电源线并行，更不能捆轧在一起。

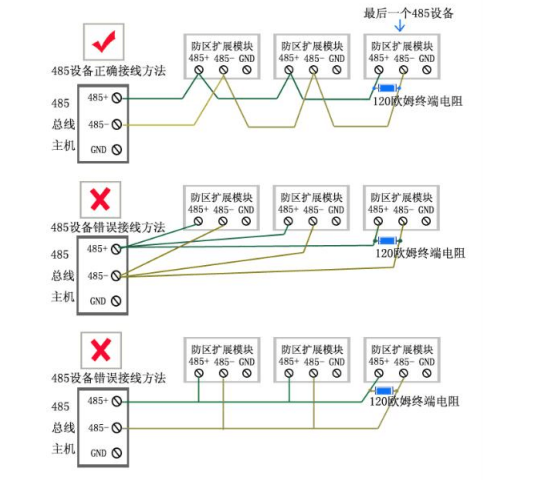

摩登43、485总线一定要是手拉手式的总线结构，坚决杜绝星型连接和分叉连接，若出现星型连接时，可用485HUB解决
4、用屏蔽线将所有485设备的GND地连接起来
摩登45、在每条总线的最后一台设备的485+和485-上并接一个120欧姆的终端电阻。
发表时间：2019-03-13 11:15 责任编辑：摩登4 浏览量：
气体检测仪485布线注意事项：
1、485通信线必须用屏蔽双绞线，切忌用平行线，最好多备用，总长不超过1200米，超过后需加中继器。
2、布线尽量远离高压电线，尽量不要与电源线并行，更不能捆轧在一起。
摩登43、485总线一定要是手拉手式的总线结构，坚决杜绝星型连接和分叉连接，若出现星型连接时，可用485HUB解决
4、用屏蔽线将所有485设备的GND地连接起来
摩登45、在每条总线的最后一台设备的485+和485-上并接一个120欧姆的终端电阻。
